煤礦生産集中控制系統

- 産品簡介
-
01系統構成與特點

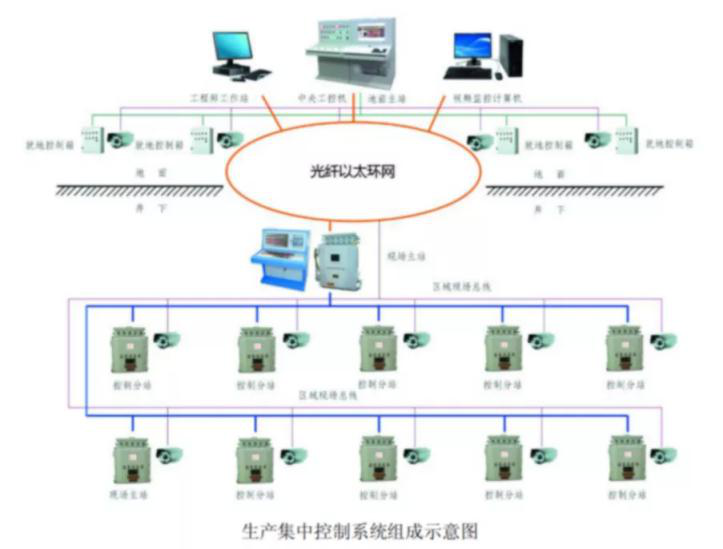

●本系統采用集散控制系統(DCS)結構,包括分散現場控制級、集中操作監控級、綜合信息管理級三層,遠程通信網絡采用帶冗餘的光纖以上太環網
●集控系統的設備主要包括:地面就地控制箱、井下主站、井下分站、保護系統、語音通信設備、地面中央控制室主站、遠程通信網絡和視頻系統(可選)組成。集控系統與調度電話系統、工業電視系統一起,構成一個完整的操作、調度、監視網絡
02功能
●集中與分散控制相結合
●帶式輸送機等多運輸設備間按逆煤流起動、順流停止的程序自動運行
●主要崗位設語音通訊電話

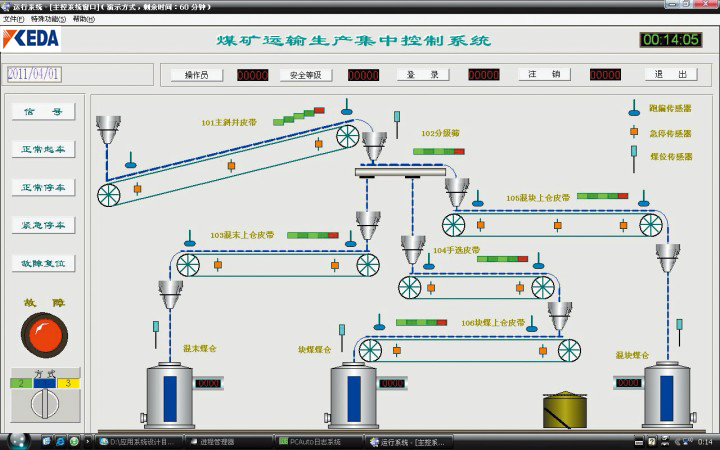

●工控機顯示器上采用模拟動畫、趨勢曲線和動态文本實時顯示各個設備的運行狀況和主要參數
●故障查詢與報表打印功能
●各輸送機在機頭、機尾均設有攝像裝置,在地面集控中心進行狀态監視
●地面主站配備UPS不間斷電源,意外停電時也能保證系統正常工作
●地面主站采用西門子或三菱PLC為控制核心,輔以組态軟件作為用戶界面HMI
