張強教授：煤礦智能化開采煤岩識别技術綜述
時間：2022-03-25 來源：科大科技摘要
加快煤炭産業鏈的智能化發展是當前環境下保證煤炭穩定供給的重心，而煤岩識别是實現煤礦智能化建設，提高煤層探測、智能開采、快速分選精度和效率的關鍵技術，因此，開展了煤岩高效識别技術方法的綜述研究。首先根據使用工況不同，将煤岩識别統籌為接觸式識别與非接觸式識别，根據技術類别将現有識别技術歸類為過程信号監測、紅外熱成像、圖像特征、反射光譜、超聲波探測、電磁波探測，從識别機理和技術原理方面進行了詳細的介紹，并列舉了典型特征下的煤岩差異。其次綜合闡述了各種識别技術的研究現狀，總結出工程實際中的煤岩識别技術應用現狀；從理論技術研究、工況環境影響、煤岩特征3方面建立了不同識别技術的局限度評價表，超聲波、電磁波探測技術局限度最低，紅外成像識别技術局限度最高，其中工況環境對紅外成像識别局限最明顯，煤岩特征對反射光譜識别和過程信号監測識别局限最明顯。基于上述局限度，對未來煤岩識别的研究重點提出4點建議：煤岩特征信息的深層挖掘，複雜多變環境的影響機理研究，物理屬性相近的煤岩識别新方法，綜合地質條件的煤岩識别方法适用性研究，為我國煤岩識别技術發展、煤礦智能化建設提供理論指導。
研究背景
能源是關系國家經濟社會全局發展的重要問題，保證能源長期穩定供給對于維護國家穩定發展具有重要戰略意義；相比石油、天然氣等化石能源産量，我國煤炭資源年産量占據世界煤炭總産量50％以上，根據相關研究，預計2030-2050年，煤炭占我國一次能源消費比重仍将保持在50％以上。此外，應對煤炭價格上漲出現的“限電”現象，國家發改委明确指出：堅持“限電不拉閘”，在确保安全的前提下全力增産增供煤炭，讓電力價格合理反映電力供需和成本變化。
保障煤炭供應以提高工作面的開采效率和後期煤岩矸的分選效率為主；綜采工作面中，煤岩突變導緻開采難度增加，截齒磨損加劇導緻采掘機械的故障率提高，同時也提高了岩石占比，增加了後續分選的工作量，降低了煤炭生産效率；在綜放工作面中，岩石強度高、密度大，岩石長期的垮落沖擊極易對支架造成損傷，既增加了後續的分選難度又造成了巷道安全隐患，此外開采深度的不斷增加為煤炭高效生産帶來了挑戰，因此國家提倡無人化/智能化開采達到高産、高效、安全目标，進而保障煤炭的供給。實現智能化開采，首先要解決煤岩識别的難題，這也是國家能源科技“十二五”規劃中提出的重點待解決問題，無論在綜采工作面還是綜放工作面，煤岩識别技術都是制約煤炭智能開采的關鍵難題；在後期的分選中，岩石占比增加，緻使分選工藝流程繁瑣、耗時長，甚至污染環境，對工作人員身體造成危害，即制約了分選效率同時也不符合我國綠色礦山的發展理念，因此安全、高效的煤岩識别技術對于提高煤炭産出率與質量至關重要。
因此，破解煤岩識别技術難題是礦山智能化發展的必經之路，也是目前亟須解決的問題。自20世紀60年代起，英、美、澳、德、俄、中等産煤大國便開始了煤岩識别技術的研究，至此已經提出了近20多種方法，但在工程實際中的應用甚少；造成這種現象主要是由于：① 煤礦地質條件、煤岩種類呈複雜多樣化，煤岩識别技術通用性差；② 開采過程受力複雜，傳感器易受損，可靠性差；③ 識别效果受井下環境影響因素影響，識别誤差大。故針對複雜多變的地質條件進行高效的煤岩識别方法研究是當前煤炭行業的重要科學導向。
筆者針對國內外煤岩識别方法的研究現狀進行分析，對現有技術進行分類，闡述各方法的技術原理；綜述各種識别方法的研究現狀，并分析其識别精度與局限性，結合煤岩識别工程應用現狀分析現有技術的缺陷型，提出煤岩識别智能化的未來發展趨勢，為未來煤岩識别的研究導向和工作重心提供理論參考。
內容概要
１ 煤岩高效識别技術分類與原理
1.1 過程信号監測識别
１）振動信号
表1 煤和岩石硬度比較
圖2 截割岩的振動時域、頻域
２）聲發射信号。
圖3 截割煤的聲發射信号時域、頻域
圖4 截割岩的聲發射信号時域、頻域
３）電流信号
圖5 截割煤的截割電機A相電流信号
圖6 截割岩石的截割電機A相電流信号
４）截割力學信号。
圖7 截割煤的惰輪軸應變
圖8 截割岩石的惰輪軸應變
圖9 多源信息融合的識别模型
1.2 紅外熱成像識别
１）主動紅外激勵識别
圖10 煤、岩試件主動紅外激勵圖像
２）截割閃溫識别。
圖11 截割煤的紅外熱像
圖12 截割岩石的紅外熱像
1.3 圖像特征識别
圖13 煤塊局部紋理特征
圖14 岩石局部紋理特征
表2 煤、岩石參數方差
1.4 反射光譜識别
圖15 煤岩原始光譜曲線特征波段對比
1.5 超聲波探測識别
超聲波是一種波長極短的機械波，在空氣中波長一般短于2cm，且必須依靠介質傳播，超聲波在煤質內傳播時，存在反射、折射、衍射、散射等傳播規律，遇到密度不同的介質，穿透率、折射等均會發生相應的變化。
1.6 電磁波探測識别
圖16 煤岩界面模型
2 煤岩高效識别技術理論與試驗研究現狀
2.1 過程信号監測識别
１）振動信号。
３）電流信号。
文獻中首次提到了電流監測的煤岩識别方法，而目前國內對于采用電流進行煤岩識别的研究較少。
４）截割力學信号。
圖20 小波變化與神經網絡相結合的煤岩識别框架
表3 不同截割介質惰輪軸受力
圖21 多層傳感器信息融合複合結構
５）多傳感信息融合識别。
筆者團隊最早将多源信息融合用在煤岩中，采用支持向量機、D-S證據理論、模糊神經網絡、BP神經網絡等多種融合算法，提取了振動、聲發射、電流、溫度等信号進行決策融合識别，結果表明多信息融合識别精度明顯高于單一信号識别精度，能夠有效識别截割過程煤岩界面。
2.2 紅外熱成像識别
１）主動紅外激勵識别。
圖22 紅外熱成像煤岩識别試驗台
圖23 煤岩界面分布模拟還原圖與真實分布
２）截割閃溫識别。
圖24 截割煤、岩試件的截齒溫度－頻率曲線
表4 不同硬度煤、岩截齒閃溫峰值
圖25 煤岩識别界面誤差
2.3 圖像特征識别
圖26 煤岩識别結果
圖27基于曲波變換的煤岩識别方法

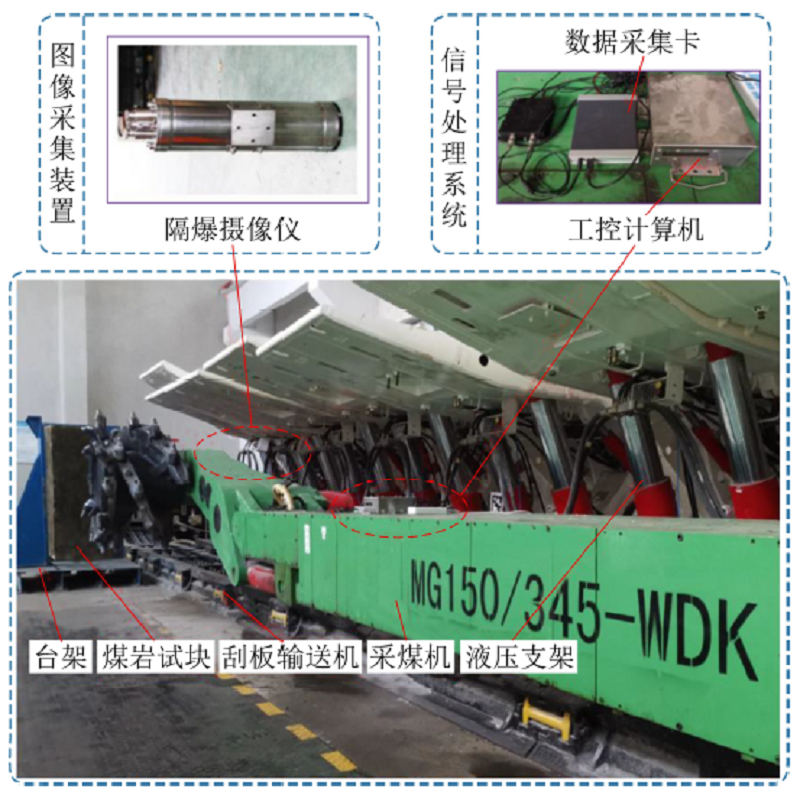

圖28 采煤機煤岩截割試驗
圖29 煤岩界面預測框
2.4 反射光譜識别
反射光譜是一種針對原位物質且具有高信噪比、實時性強的分析技術，最早在20世紀初被用于探測物質微觀結構，而後由美國貝爾實驗室率先研發了光電耦合原件（CCD），為光譜儀的研發提供了基礎，現如今光譜儀已趨于成熟，在植被識别反演、水環境監測、煤炭礦物分析等行業均有應用，反射光譜在礦物的檢測中，國外一些學者進行了系列研究，國內進行此類研究甚少，以中國礦業大學（北京）葛世榮院士團隊為主，此外安徽理工大學與西安科技大學也進行了類似的研究。
2.5 超聲波探測識别
表５ 超聲波探測煤層厚結果對比

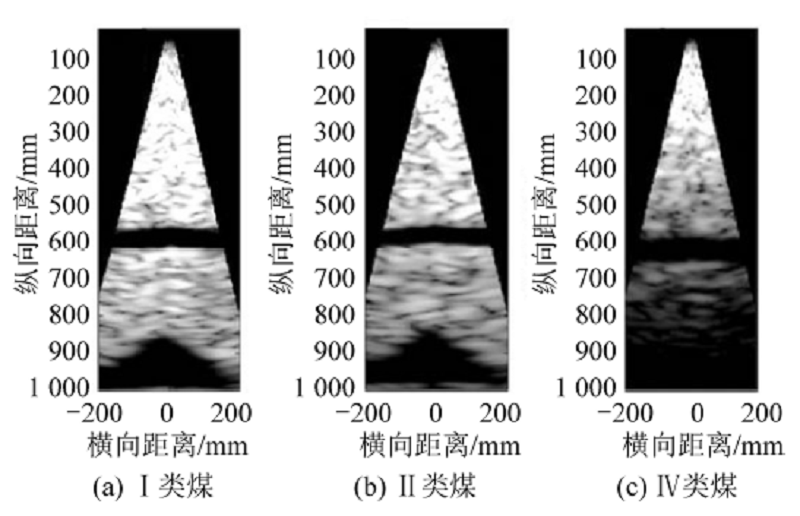

圖30 各類煤超聲相控成像
2.6 電磁波探測識别
2.6.1 γ 射線探測法
主動γ 射線探測最早于1961 年由英國提出，但相關監測設備直至1973年才完成，早期的代表性研發機構：英國RHC公司的RHC802型探測儀和每個AME公司的AME1008型探測儀；我國從自20世紀80年代初期開展關于γ 射的煤岩識别研究，目前已形成了較為系統的理論研究體系。
2.6.2 雷達探測法
圖31 雷達測量煤層厚度原理
2.6.3 太赫茲信号
太赫茲時域光譜檢測最早起源于20世紀80年代，用于對測試樣品成分檢測，目前太赫茲關光譜技術應用已經較為成熟，尤其在食品安全、藥物監管、油品檢測中研究較多。
2.6.4 電子共振法
電磁共振檢測方法主要分為電子順磁共振（EPR）和電子自旋共振（ESR），由于每層中包含為配對的電子，當電子繞某一軸自轉便會産生磁矩，在線圈周圍形成磁場，在特定條件下電子磁矩會發生重新轉向。
3 煤岩識别技術工程應用現狀
由上述分析可知，對于煤岩識别的研究，國內諸多學者進行了類似研究，也提出了許多方法，但是由于煤礦地質條件與複雜工況的限制，一些新興技術方法無法應用到煤礦。
4 煤岩高效識别技術局限性與發展趨勢
4.1 各種識别技術的局限性分析
１）過程信号監測。
２）紅外成像識别。
３）圖像特征識别。
４）反射光譜識别。
５）超聲波探測識别。
６）電磁波探測識别。
表6 工作面開采煤岩識别技術局限度
表7 煤岩分選中識别技術局限度
4.2 煤岩識别未來研究發展趨勢
１）煤岩特征信息的深層挖掘。
２）複雜多變環境的影響機理研究。
３）物理屬性相近的煤岩識别新方法。
４）綜合地質條件的煤岩識别方法适用性研究。
結論
１）根據使用工況、技術原理不同将煤岩識别技術歸類為過程信号監測、紅外熱成像、圖像特征、反射光譜、超聲波探測、電磁波探測6種，并列舉了典型特征下的煤岩差異，證明了不同煤岩識别技術的可行性。
２）綜合闡述了各類識别技術的研究現狀，介紹了煤礦現有煤岩識别技術工程應用現狀；分析了各類技術的局限性，從理論技術、工況環境、煤岩特征角度建立了各類技術的局限性評價體系，其中超聲波探測與電磁波探測的局限度最低，紅外識别受工況環境的影響局限性較強，對于煤岩特征較大的工況，過程信号監測可根據煤岩特征差異作為輔助信号指導工程實際開采，具有較好的實際價值。
３）綜合考慮各類識别技術的局限性，對未來煤岩識别的研究重心提出4點建議：煤岩特征信息的深層挖掘，複雜多變環境的影響機理研究，物理屬性相近的煤岩識别新方法，綜合地質條件的煤岩識别方法适用性研究。
